Сажевый фильтр на бензиновом двигателе носит имя GPF, а у немцев тот же узел подписан как OPF. Раньше сажу ловили только на дизеле, но с нормами Евро-6d деталь получили и бензиновые турбомоторы с непосредственным впрыском. Такие машины уже заезжают к нам на подъёмник: тяга упала, на панели ошибка, а у дилера за новый узел просят как за половину мотора. Разбираем, что это за фильтр, почему он забивается и что с ним делают.
Телеграм-канал «Мистер глушитель».
Что такое GPF и OPF на бензиновом моторе?
GPF расшифровывается как Gasoline Particulate Filter - бензиновый фильтр твёрдых частиц. OPF значит Otto Particulate Filter, по имени цикла Отто; такую подпись используют BMW, Mercedes и концерн Volkswagen. Изредка попадается ещё аббревиатура PPF. Буквы разные, железка одна.

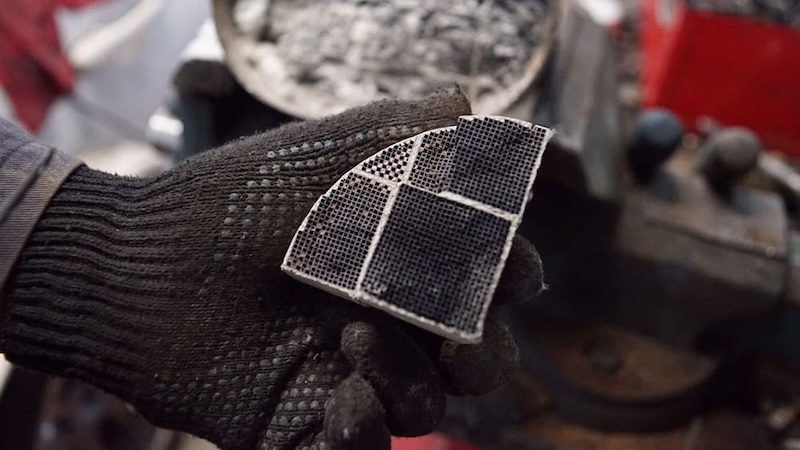

Внутри - керамический блок с тонкими каналами, запечатанными в шахматном порядке: у одного канала открыт вход, у соседнего выход. Газы вынуждены продавливаться сквозь пористую стенку, и копоть оседает на ней. Так фильтр ловит то, с чем каталитический нейтрализатор не справляется вообще: кат перерабатывает газы химически, а твёрдые частицы проходят его насквозь.
Откуда сажа на бензине, если раньше её не было?
Старая схема работала так: бензин распылялся во впускной коллектор, смешивался с воздухом заранее и заходил в цилиндр готовой смесью. Горело чисто, ловить было нечего. Прямой впрыск (TSI, TFSI, GDI, T-GDI) дал экономию и мощность, но топливо попадает в камеру сгорания за доли секунды до вспышки.
Часть капель успевает осесть на стенках цилиндра и на поршне. Такое топливо не испаряется полностью и коптит - вот вам и твёрдые частицы там, где их не ждали. Сильнее всего мотор дымит на холодную: прогрев, первые километры, короткие городские перегоны. Появились частицы - появилось и требование Евро-6d их задерживать.
Где стоит сажевый фильтр на бензине и как он подключён?
Порядок в тракте такой: выпускной коллектор, каталитический нейтрализатор, GPF, дальше резонатор и банка. Иногда катализаторное покрытие нанесено прямо на соты сажевика - получается один корпус, который делает обе работы. Что именно стоит на вашей машине, видно только снизу, на подъёмнике.
За состоянием следит датчик дифференциального давления: две трубки, до узла и после. Пока каналы чистые, перепад маленький. Забиваются - перепад растёт, и блок управления понимает, что пора жечь копоть или звать хозяина в сервис. Рядом работает датчик температуры выхлопа. Как устроен этот фильтр в целом, мы разбирали в материале сажевые фильтры: назначение и устройство.
Чем GPF отличается от дизельного DPF?
Из этой разницы растёт главное заблуждение. Владельцы дизелей привыкли, что сажевик обслуживают, промывают и подкармливают мочевиной. На бензиновой машине бачка с реагентом нет совсем, а очистка идёт на ходу и без участия водителя. Дизельную сторону вопроса мы разбирали отдельно - в статье про удаление сажевого фильтра.
Как GPF чистится сам: прожиг на бензине
Сажа окисляется при 550-650 °C. Бензиновый выхлоп выдаёт такую температуру сам, когда машина едет под нагрузкой. Помогает и торможение двигателем: подача топлива отключается, через каналы идёт горячий воздух с кислородом, отложения выгорают. Это пассивная регенерация, водитель её не замечает.
Когда пассивной не хватает, блок управления запускает активную: поднимает температуру потока поздним зажиганием и корректировкой смеси. Со стороны заметны подросшие обороты холостого хода, изменившийся звук и запах гари после остановки. Заглушили мотор посреди цикла - процесс сорвался, счётчик заполнения остался высоким. Пара таких срывов подряд, и на панели загорается предупреждение.
Какие машины ездят с GPF и OPF?
Кто ездит с таким фильтром на борту:
- Концерн Volkswagen - VW, Audi, Skoda, Seat с моторами TSI и TFSI: Tiguan, Octavia, Superb, Golf, Kodiaq, Q3, Q5.
- BMW - бензиновые двигатели под нормы Евро-6d получили OPF почти поголовно.
- Mercedes-Benz - четырёхцилиндровые M264 и рядные шестёрки M256.
- Volvo, Porsche, Land Rover - бензиновые турбомоторы свежих лет выпуска.
- Hyundai и Kia - машины с моторами T-GDI, привезённые из Европы и Кореи.
- Китайские марки - Haval, Chery, Geely, Changan под Евро-6.
- Гибриды Toyota и Lexus - фильтр встречается и там.
Автомобили, официально собранные под российский рынок, часто шли без сажевого фильтра: экологические требования у нас мягче. А вот машина, привезённая из Европы, Кореи или Китая, приходит с ним почти всегда. Поэтому вопрос «есть ли у меня GPF» решается не по марке, а по конкретному VIN и осмотру на подъёмнике.

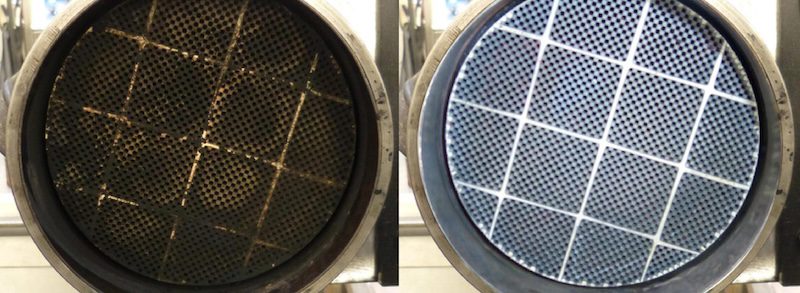

Как понять, что сажевый фильтр забит?
На разных машинах картина отличается в мелочах, но набор жалоб общий:
- Вялый разгон и провалы - мотор упирается в противодавление, особенно выше трёх тысяч оборотов.
- Вырос расход - при том же маршруте и той же манере езды.
- Значок на панели - лампа сажевого фильтра, чек или EPC.
- Просьба бортового компьютера - сообщение про поездку для очистки на трассе.
- Аварийный режим - машина держит низкие обороты и дальше 60-80 км/ч не разгоняется.
- Запах гари - после остановки, вместе с раскалённым корпусом фильтра.
Сканер читает коды группы P24xx: они отвечают за перепад давления, работу датчика и степень заполнения сот (P2453, P244A, P2463 и соседние). Если рядом висит P0420, вопросы есть ещё и к нейтрализатору - на совмещённом корпусе такое бывает часто. Симптомы забитого ката мы разбирали отдельно, картина там очень похожая: признаки забитого катализатора.
Почему в городе фильтр забивается быстрее?
Типичный городской цикл выглядит так: двадцать минут до работы по светофорам, стоянка на восемь часов, двадцать минут обратно вечером. Мотор и выпускной тракт выходят на рабочую температуру уже к концу поездки, полноценный прожиг запуститься не успевает. Зимой добавляются холодные пуски и долгие прогревы: мотор идёт на обогащённой смеси и коптит сильнее обычного.
Второй фактор - масло. Если двигатель подъедает его через маслосъёмные колпачки или через турбину, в сотах остаётся зола. Копоть выгорает, зола не горит никогда: она копится и понемногу съедает проходное сечение. Машина с масложором убивает фильтр быстрее любого пробега по пробкам.
Что делают с забитым GPF: четыре варианта
Порядок действий у нас обычный. Сначала осмотр: читаем ошибки, смотрим перепад давления и состояние фильтра. Раннее загрязнение - отправляем на прожиг и проверяем повторно через неделю. Дальше по ситуации: мойка, замена или отдельный разговор про удаление. Как проходит мойка узла, показывали в материале промывка сажевого фильтра.
Удаление GPF с прошивкой: как устроено и чем за это платят
Работа делится на две части. Железо: корпус вскрывают, керамику убирают, на её место ставят проставку или меняют секцию тракта на трубу. Когда сажевик совмещён с катом, вместо всей банки обычно идёт пламегаситель или спортивный нейтрализатор - выбор зависит от того, что хозяин хочет получить по звуку и по составу выхлопа.
Софт: без перепрошивки затея не работает. Датчик дифференциального давления мгновенно увидит нулевой перепад, блок управления посчитает систему сломанной и уведёт мотор в аварийный режим. Поэтому в программе снимают карты прожига и контроль по этому датчику, делают это адресно под конкретный блок. Универсальный файл тут только добавит ошибок. Что вообще меняет перепрошивка мотора, разбирали в статье про чип-тюнинг Stage 1.
Теперь честная часть. У решения есть цена помимо денег:
- Экология - частицы, которые задерживала керамика, теперь уходят в воздух. Экологический класс машины по факту становится ниже заводского.
- Обратимость - вернуть заводскую конфигурацию можно, но это новый узел плюс возврат прошивки. В сумме дороже, чем сохранить исходное.
- Продажа авто - покупатель, который приедет на диагностику, увидит правленую программу и пустой корпус. Это готовый повод для торга вниз, и держать в голове это надо заранее.
- Дилерская гарантия - на машине, которая ещё на гарантии, в прошивку лезть не надо: вопросы к сервису закроются сразу.
- Юридическая сторона - это вмешательство в конструкцию, тема в России спорная. Обещаний по проверкам и допускам мы не даём, решение остаётся за владельцем.
Поэтому у нас удаление идёт последним пунктом списка, при мёртвом фильтре или при цене замены, сопоставимой со стоимостью самой машины. Толкать его человеку, которому хватит прожига, смысла нет.
Сколько стоит
Разброс идёт от расположения. Фильтр под днищем снимается быстро, а тот же узел у коллектора требует разбора части тракта - отсюда и разница в работе. Финальную сумму мастер называет до подъёма машины на работы и по ходу её не меняет.
Как мы работаем
Мы каждый день варим выхлоп и работаем от проблемы. Что это значит на практике:
- Бесплатный осмотр и чтение ошибок - показываем на подъёмнике, что именно забито и в каком состоянии сам фильтр.
- Разделяем причины - вялая тяга приходит от ката, лямбды, турбины или топливной. Наша зона - выпускная система; если проблема в самом моторе, скажем честно и подскажем профильный сервис.
- Цена до работ - сумму согласовываем на берегу, «ещё на двадцать тысяч» на подъёмнике у нас не появляется.
- Прошивка под конкретный блок - если дошло до программной части, работаем по вашей модели, а не шаблоном.
- Гарантия 720 дней на работы, сеть мастерских по Москве, рейтинг 5.0 на Яндекс.Картах.
